Zgrzebła / Zabieraki

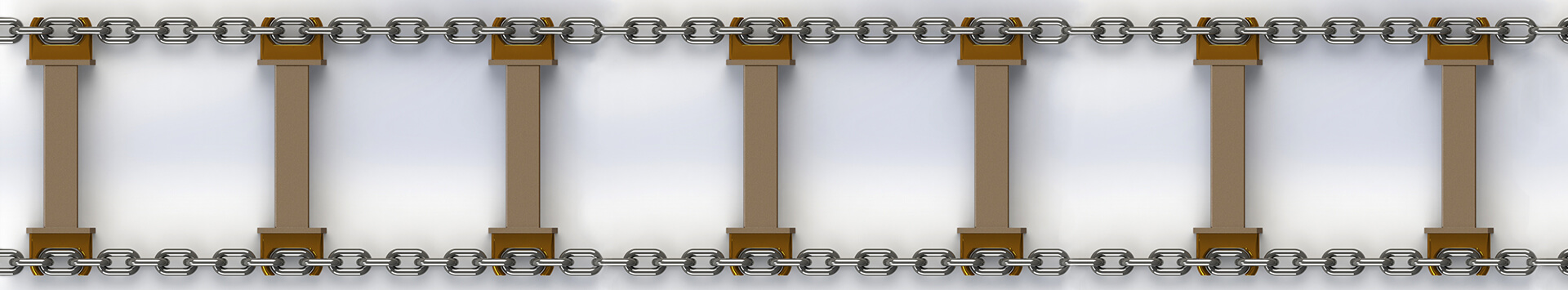

Zgrzebła / Zabieraki do okrągłych łańcuchów stalowych



RUD oferuje indywidualne rozwiązania problemów dla każdej aplikacji. W systemach RUD dostępne są nośniki i zgrzebła do łańcuchów okrągłych stalowych. dla małych i bardzo dużych wydajności przenośników. Dostępne są również specjalne systemy nośne do przesuwania płyt w przenośnikach płytowych i do transportu materiału w systemach nawęglania.
RUD oferuje zgrzebła / zabieraki do małych i bardzo dużych wydajności przenoszenia w systemach przenośników.
Zamocowania jednoogniwowe: F, FM, MEZ-Z, MEZ-Z, MEE-T
Zamocowania wielogniwowe: SSRF, SSR, DUOMOUNT


Systemy połączeń zgrzebeł / zabieraków z łańcuchem (SSRF, SSR, DUOMOUNT)


System SSRF dla bardzo wysokich zdolności przenoszenia

  • Multi-przyłączenia łącza
  • Dla maksymalnej wysokość zgarniacza 2,5 x szerokość ogniwa łańcucha
  • Szerokość może być przyspawana do każdego kształtu profilu zabieraka
  • Wysoce odporne na zużycie
  • Do kół zębatych łańcuchowych ( jedno- lub wieloczęściowych ) i rolek zwrotnych typu A lub B

System SSR dla bardzo wysokich zdolności przenoszenia

  • Do ciężkich warunków pracy
  • Do przenośników dwupasmowych
  • Możliwa praca rewersyjna
  • Solidne i proste
  • Do kół zębatych łańcuchowych ( jedno- lub wieloczęściowych ) i rolek zwrotnych typu A lub B

System DUOMOUNT dla bardzo wysokich zdolności przenoszenia

  • Bardzo wysokie zdolności przenoszenia do 50 t / h
  • Multi przyłączenia łącza
  • Dla maksymalnej wysokość zgarniacza 2,5 x szerokość ogniwa łańcucha
  • Wszelkie kształtowniki zgarniające z możliwością zmiany zgarniającego rozstawu
  • Wysoce odporne na zużycie
  • Do kół zębatych łańcuchowych ( jedno- lub wieloczęściowych ) i rolek zwrotnych typu A lub B
Systemy zintegrowanych mocowań (F, FM, MEZ-Z, MEZ-Z, MEE-T)


System mocowania typu F

Aplikacje:

  • Średnie warunki pracy (maks. wysokość zgarniacza 1,5 x szerokość ogniwa łańcucha)
  • Przenośniki dwułańcuchowe.
  • Do jazdy po zębatkach łańcuchowych RUD i rowkowanych kołach prowadzących.

Zalety:

  • Montaż i demontaż listwy zgarniającej, nawet gdy łańcuch jest napięty.
  • Zamiennik końcówek łańcucha i wsporników.

Instalacja:

  • Mocowanie śrubowe do listwy zgarniającej.
  • Dokręcić śruby kluczem dynamometrycznym.
  • Zamiennik szekli łańcuchowych

System mocowania typu F

Aplikacja:

  • Do przenośników jedno i wielocięgnowych.
  • Do trudnych warunków pracy (maks. wysokość zgarniacza 1,8 x szerokość ogniwa łańcucha)

Zalety:

  • Sztywne, ale rozłączalne mocowanie elementów przenośnika.
  • Może być również używany jako klocek ślizgowy.

System mocowania typu MEZ-Z

Aplikacje:

  • Warunki pracy od średnich do ciężkich (maks. wysokość zgarniacza 1,5 x szerokość ogniwa łańcucha).
  • Podwójne przenośniki łańcuchowe.
  • Preferowane do stosowania ze skrobakami profilowanymi.
  • Do jazdy po zębatkach i zwykłych kołach prowadzących.

Zalety:

  • Solidna, prosta konstrukcja.
  • Odporny na ścieranie.
  • Można go zakładać i zdejmować, nawet gdy łańcuch jest napięty.

Instalacja:

  • Zaczepić komponenty na łańcuchu z przeciwnych stron.
  • Śruba do listwy zgarniającej.

System mocowania typu MEZ-T

Aplikacje:

  • Do średnich i ciężkich warunków pracy (maks. wysokość zgarniacza jako szerokość ogniwa łańcucha).
  • Podwójne przenośniki łańcuchowe i wielokrotne przenośniki łańcuchowe.

Zalety:

  • Solidna, prosta konstrukcja.
  • Odporny na ścieranie.
  • Można go zakładać i zdejmować, nawet gdy łańcuch jest napięty.

System mocowania typu MEE-T



Aplikacje:

  • Do trudnych warunków pracy (wysokość zarysowania maks. Szerokość ogniwa łańcucha).
  • Przenośniki dwupasmowe i wielostrunowe systemy przenośników.
  • Przejedź przez kieszonkowe koła RUD i gładkie koła pasowe

Korzyści:

  • Solidne i proste.
  • Odporne na zużycie.
  • W razie potrzeby można przyspawać.
  • W razie potrzeby mocowanie za pomocą kołka ustalającego.

Montaż:

  • Przy rozluźnionym łańcuchu obrócić ogniwa łańcucha do napędu.
  • Zabezpieczyć kołkiem ustalającym (opcjonalnie).
