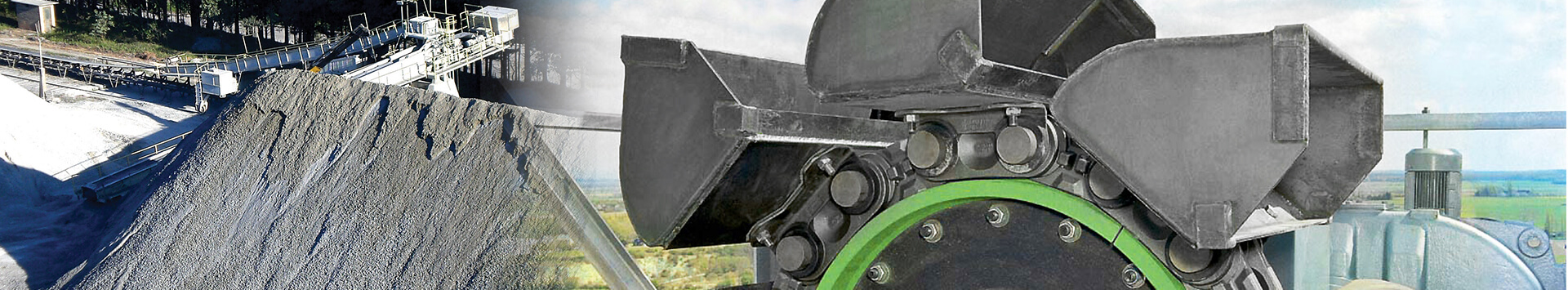

Jednym z systemów stosowanych w elewatorach kubełkowych jest system łańcucha centralnego często wykorzystywany w przemyśle, głównie do transportu cementu, klinkieru, węgla i nawozów. Ponadto system ten znakomicie znajduje zastosowanie w ciężkich warunkach pracy oraz przy dużej prędkości przenoszenia. Długa żywotność została osiągnięta dzięki zastosowaniu łańcucha specjalnego z wykorzystaniem kołka obrotowego. Montaż łańcucha nie wymaga ani specjalnych narzędzi ani urządzeń.
Łańcuch centralny
do wysoce wydajnych elewatorów kubełkowych

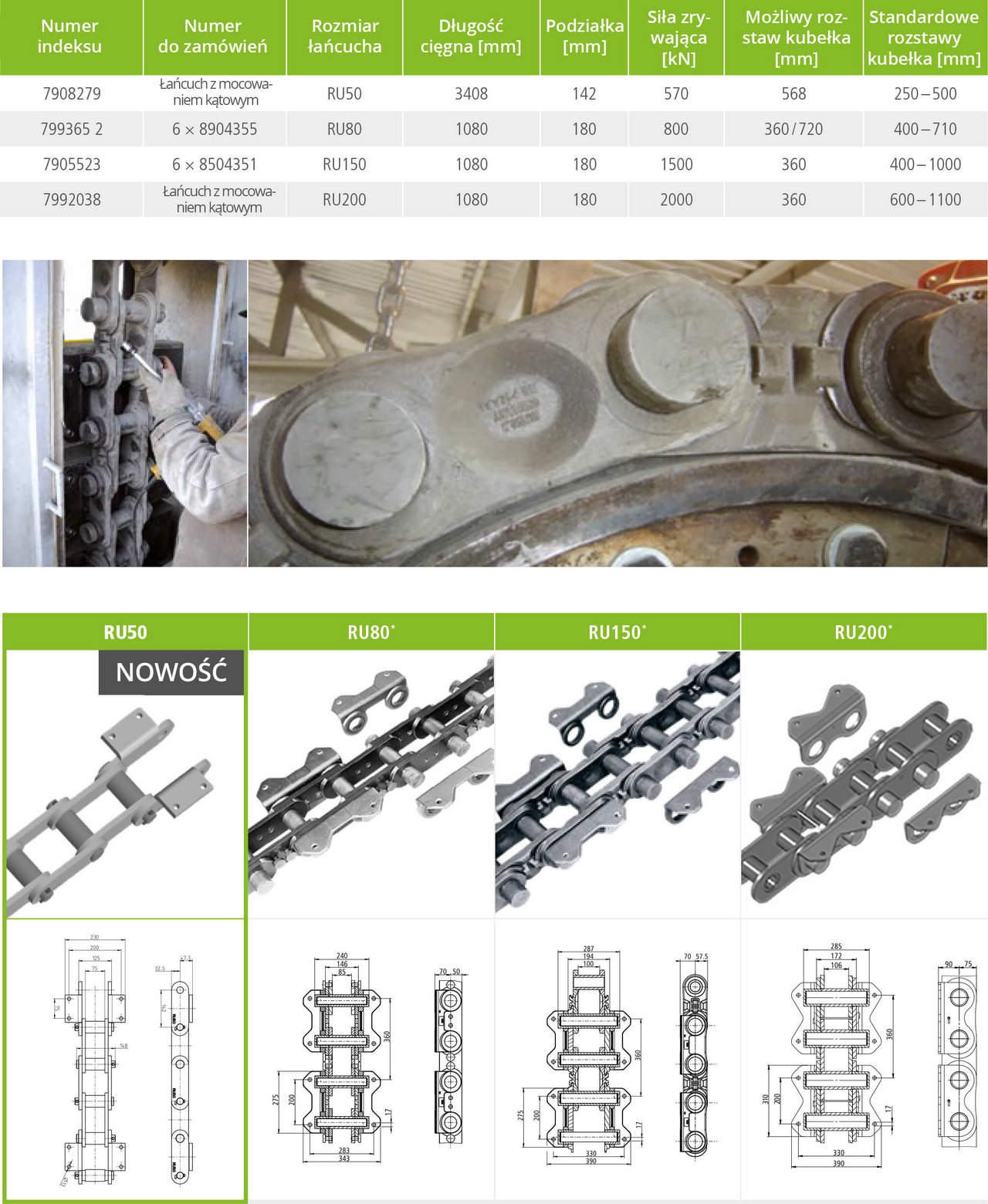

Elementy łańcucha centralnego
Łańcuch centralny składa się z czterech podstawowych elementów: wewnętnrza płytka, bolec, zewnętrzna płytka oraz element do mocowania kubełków. Łańcuch jest zaprojektowany dla wygodnego montażu i demontażu, a także może być łatwo otwierany, skrócony lub wydłużony, wystarczy proste gięcie płytki łańcucha w dowolnym punkcie bez wykorzystania narzędzi.
Korzystny rozkład sił i wyrównana tolerancja osiąga się dzięki umieszczeniu sworzni w płytce zewnętrznej, która jest również zaopatrzona w gniazdo. Umocowanie kubełka następuje za pomocą umieszczonych po obu stronach stabilnych zawieszeń kubełkowych, które rozsunięte znajdują się na gniazdach płytki zewnętrznej. W przypadku jego jednostronnego zużycia się, wystarczy obrócić łańcuch o 180o na drugą stronę, aby osiągnąć maksymalny okres żywotności łańcucha.
Łańcuch centralny RU 80
Dane techniczne:
- siła zrywająca min 800kN
- zalecany faktor bezpieczeństwa S=10
- podziałka 180 mm
- ciężar metra bieżącego (bez umocowania kubełka) 54,5 kg
Łańcuch centralny RU 150
Dane techniczne:
- Minimalna statyczna siła zrywająca 1500 kN.
- Zalecany minimalny współczynnik bezpieczeństwa S = 10.
- Skok 180 mm.
- Ciężar jednego metra 88,1 kg (bez mocowania łyżki).
Łańcuch centralny RU200
Dane techniczne:
- siła zrywająca min 2000 kN
- zalecany faktor bezpieczeństwa S=10
- podziałka 180 mm
- ciężar metra bieżącego (bez umocowania kubełka) 154,4 kg
Cechy szczególne:
- miejsca przegubów – pływające ułożenie sworzni = większa pojemność ścierania i dłuższa żywotność
- montaż/demontaż bez użycia narzędzi
